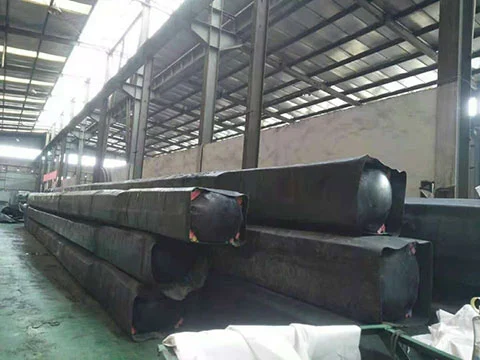

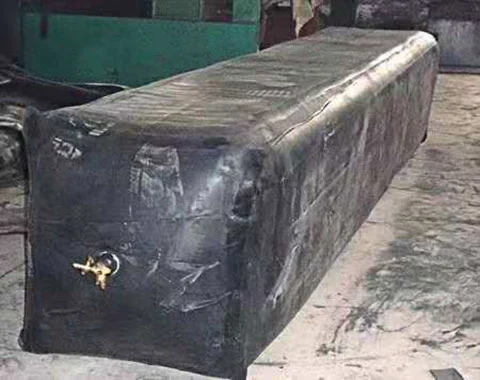

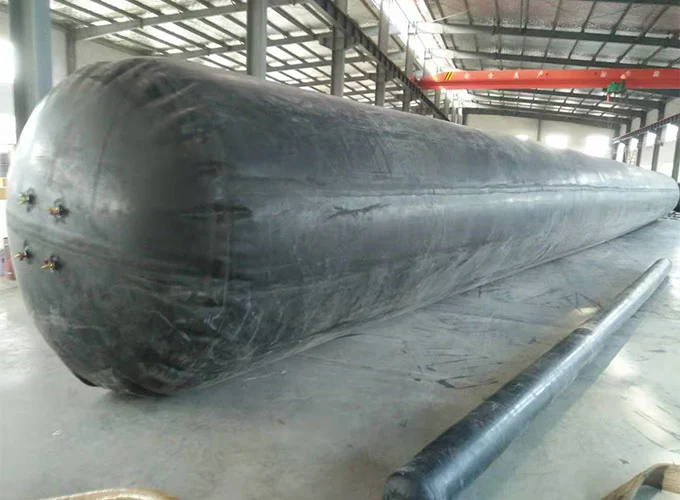

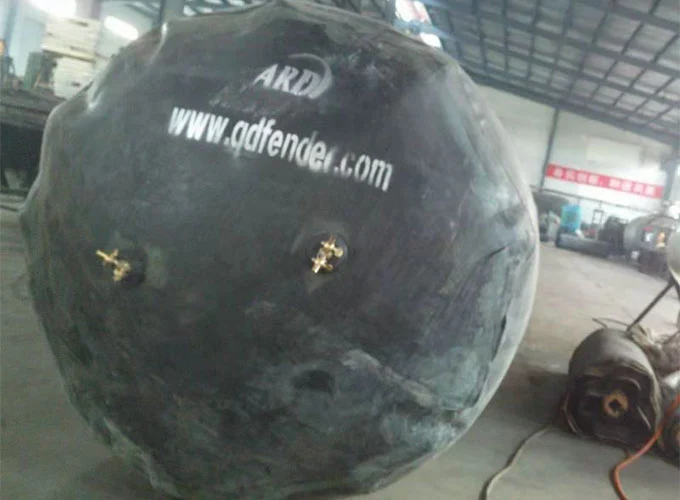

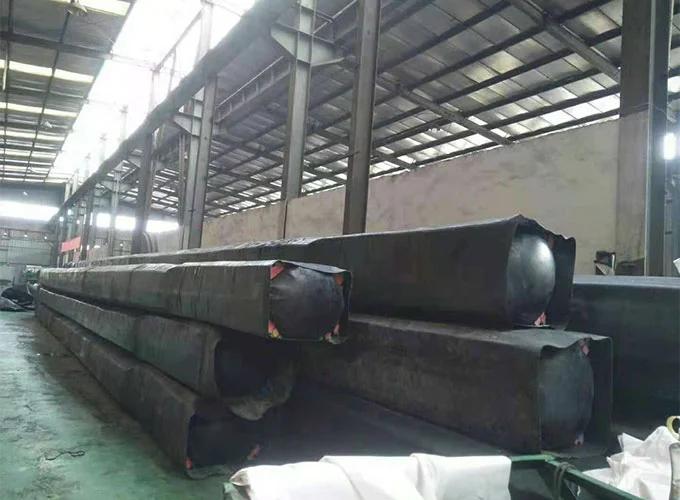

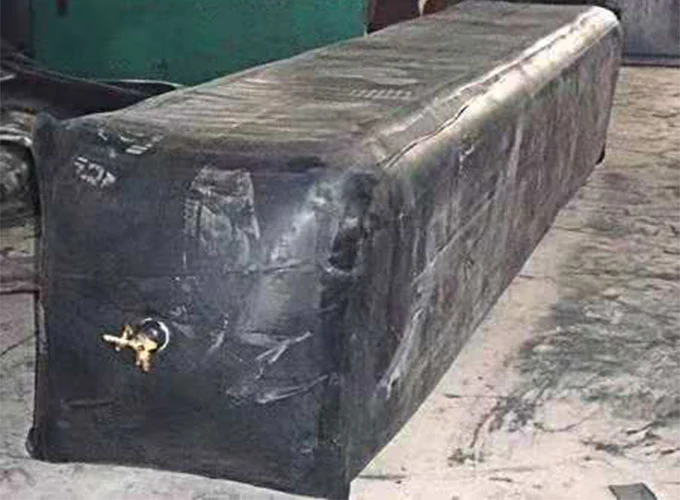

고무 팽창형 코어 몰드는 고강도 합성 섬유 직물을 내압 골격으로 사용하고 내부 및 외부 접착 보호 층 테이프로 합성 고무로 코팅된 고분자 합성 재료의 가공 제품입니다. 설계치수에 따라 고온가황공정으로 제작되며, 다양한 사양, 크기, 형상을 갖춘 내압 고무 코어 금형입니다.
교량 건설에서 코어 몰드는 시멘트를 붓기 전에 다양한 교량 크기에 따라 내압 표준에 맞게 팽창될 수 있습니다. 시멘트 등급이 처음 설정된 후 코어 몰드 내부의 가스를 배출할 수 있으며 재사용을 위해 꺼내어 보관할 수 있습니다. 이러한 코어 몰드는 전통적인 강철 몰드, 목재 몰드, 대나무 몰드 및 기타 몰드를 대체할 수 있으며 여러 번 재사용할 수 있습니다. 교량 건설 비용을 절감하고 엔지니어링 건설 속도를 향상시키는 고품질 콘크리트 제품 지원 제품입니다. 다양한 범위, 모양 및 사양의 교량 엔지니어링 건설에 적합합니다.
고무 팽창형 코어 몰드의 품질은 엄격한 물리적, 기계적 성능 지표를 통해 보장됩니다. 코어 내부 필름은 다음 기준을 충족하는 접착 테이프를 사용하며 두께는 고객의 실제 요구에 따라 맞춤 설정할 수도 있습니다.
| 목 | 사양 |
| 두께 공차(mm) | 3±0.2 |
| 모습 | 매끄러운 표면, 노출된 직물 없음 |
| 고무와 원단의 접착력 (N/25mm) | ≥8 |
| 작동 온도(°C) | -10 ~ +80 |
고무 팽창식 코어 몰드를 사용하여 현장에서 조립식으로 제작되거나 주조된 완성된 구성 요소는 엔지니어링 설계 요구 사항을 충족할 수 있으며 작업이 간단하고 노동력, 시간 및 원자재 비용을 크게 절약하고 건설 효율성을 향상시킵니다.
합성고무, 천연고무, 가황강화층을 사용하여 인장강도, 탄성, 유연성이 우수하고 다양한 건축 작업조건에 적응할 수 있는 제품입니다. 내노화성이 좋아 오랫동안 반복적으로 사용할 수 있습니다.
-15 ° C ~ 80 ° C의 온도 범위 내에서 재료는 큰 변화를 나타내지 않으며 지역 온도의 제한을받지 않고 다양한 기후 환경의 건설 현장에서 안정적으로 사용할 수 있습니다.
고무 팽창형 코어 몰드로 제작된 프리스트레스 중공 콘크리트 구성요소는 프리스트레스되지 않은 솔리드 구성요소보다 무게가 20% 더 가벼워 건물 상부 구조의 무게를 효과적으로 줄이고 파일 기초를 단축하며 경간을 늘리고 건설 현장의 경량 구조에 유리한 조건을 조성하여 건설을 더욱 간단하고 안전하게 만듭니다.

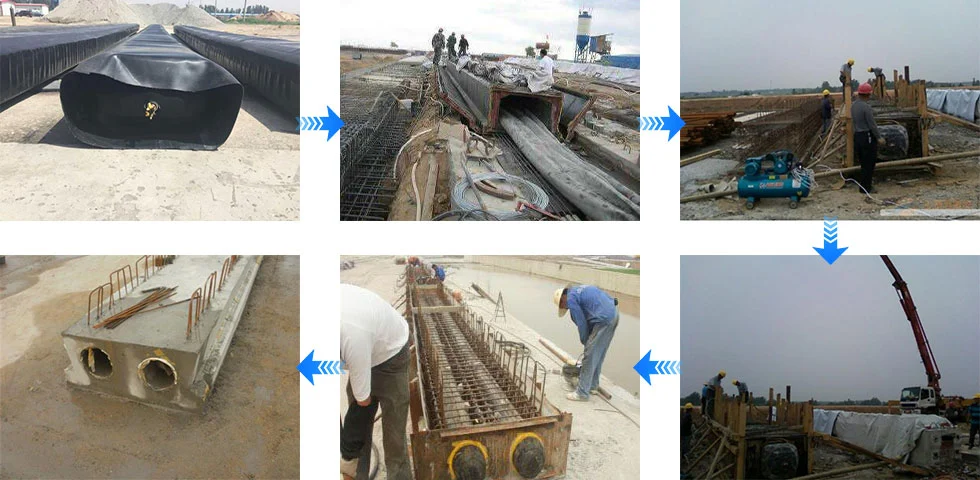

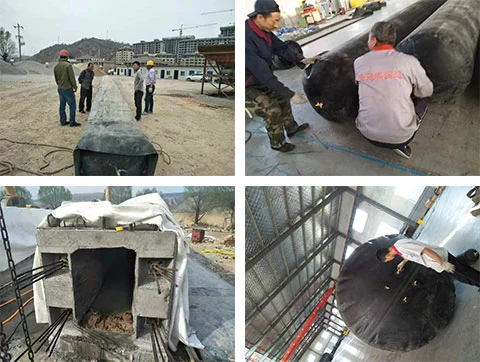

사용에는 소수의 간단한 도구만 필요하며 특별한 시공 기술이 필요하지 않습니다. 코어 몰드를 강철 케이지에 넣고 작동 압력으로 부풀린 다음 콘크리트를 부을 수 있습니다. 콘크리트의 초기 세팅 후, 공기를 빼내고 코어 몰드를 추출하여 완성된 부품의 성형을 완성합니다. 건설 과정은 현장 오염이 없으며 안전하고 위생적입니다.

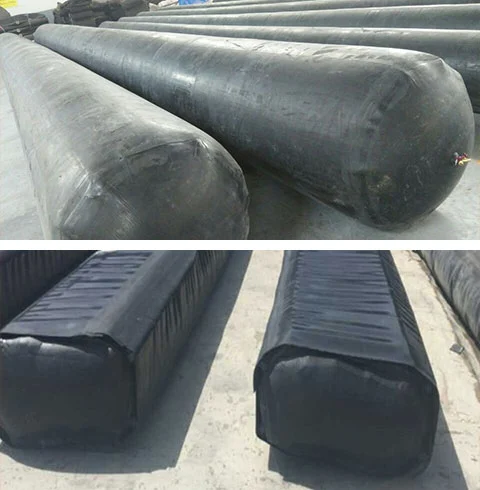

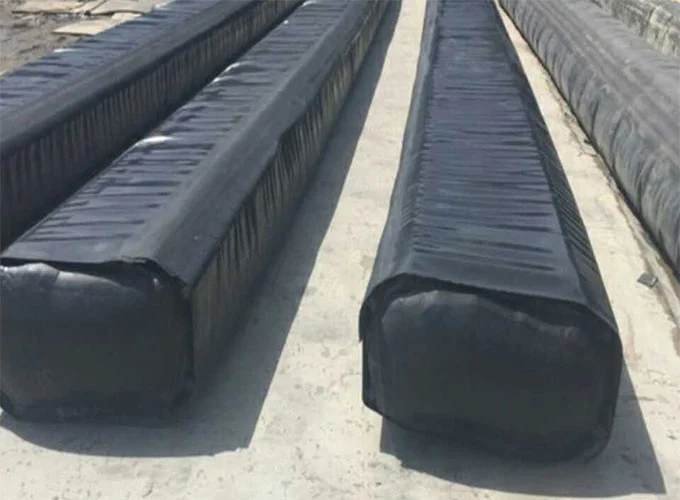

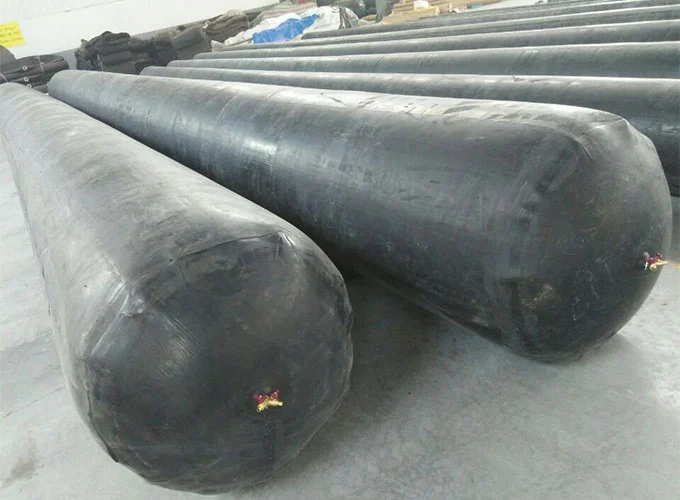

| 공통사양 | 공통사양 | 일반 외계인 기존(통합) |
| D180mmx6~20m | D400mmx10~40m | 350x530(540)mmx10~40m |
| D200(D220)mmx10~20m | D500mmx10~40m | 320x520(540)mmx10~40m |
| D240(D250)mmx15~40m | D600mmx10~40m | 350(360)x560mmx10~40m |
| D300(D330)mmx15~40m | D620mmx10~40m | 360x640(650)mmx10~40m |
| D350(D360)mmx10~40m | D700mmx10~40m | 350x520(550)mmx10~40m |
| 사용자 정의 지원 | 사용자 정의 지원 | 사용자 정의 지원 |
고무 팽창식 코어 몰드의 팽창 압력은 제품 직경에 따라 엄격하게 제어되어야 합니다. 직경별 표준 팽창압력은 다음과 같습니다. 제품 손상을 방지하기 위해 건설 중에는 과압 인플레이션을 엄격히 금지합니다.
| 직경(mm) | 인플레이션 압력(Mpa) |
| 80 | 0.12 |
| 120 | 0.10 |
| 150 | 0.08 |
| 200 | 0.07 |
| 250 | 0.05 |
| 400 | 0.04 |
| 500 | 0.035 |
| 600 | 0.03 |
| 700 | 0.027 |
| 800 | 0.026 |
| 900 | 0.025 |
| 2200 | 0.005 |
설치하기 전에 고무 팽창형 코어 몰드를 주의 깊게 검사하여 구멍, 균열, 공기 누출 또는 눈에 띄는 손상이 없는지 확인하십시오.
금형 표면을 청소하고 잔해물이나 날카로운 물체를 제거하십시오. 금형 치수가 프로젝트 요구 사항과 일치하는지 확인하십시오.
콘크리트 타설 중 변위를 방지하기 위해 팽창하기 전에 금형이 중앙에 안전하게 배치되었는지 확인하십시오.
1. 밸브를 열고 팽창을 시작합니다. 팽창 과정에서 과압을 방지하기 위해 압력 게이지를 사용하여 공기 압력을 실시간으로 모니터링해야 합니다.
2. 공기압이 위의 사용 압력 기준에 도달하면 즉시 흡기 밸브를 닫으십시오.
3. 불규칙한 고무 팽창식 코어 몰드는 지정된 압력에 도달할 때까지 교대로 팽창되어야 합니다.
4. 공정 전반에 걸쳐 팽창 리듬을 제어하는 데 주의를 기울이고 과압 팽창을 엄격히 금지하십시오.
팽창 후 코어 몰드를 제자리에 단단히 고정합니다.
필요에 따라 위치 지정 막대, 지지대 또는 고정 장치를 사용하십시오. 따르기 전에 정렬을 다시 확인하십시오.
가능하다면 양쪽에서 콘크리트를 고르게 타설하십시오.
팽창성 코어 몰드가 안정적이고 올바른 위치에 유지되도록 주입 공정 전반에 걸쳐 지속적인 모니터링을 권장합니다.
콘크리트의 초기 설정 후 밸브를 열어 천천히 공기를 방출한 다음 고무 팽창형 코어 몰드를 추출합니다. 구체적인 탈형 시간은 시멘트 등급과 현장의 실제 건설 상황에 따라 유연하게 조정될 수 있습니다.
금형을 분해한 후 적시에 코어 금형을 헹구십시오. 완료 후 수질 테스트를 실시하여 코어 몰드에 공기 누출, 손상 또는 기타 문제가 없는지 확인하고 향후 정상적인 사용을 보장합니다.
1. 사용 후에는 고무 팽창형 코어 몰드를 깨끗한 물로 철저히 헹구어 표면 콘크리트 잔여물을 제거해야 합니다. 사용하지 않을 때는 직사광선, 비, 날카로운 딱딱한 물체와의 접촉을 피하기 위해 통풍이 잘되고 건조한 환경에 놓아야 합니다.
2. 코어 몰드를 탈형할 때마다 즉시 나일론 브러시와 같은 부드러운 도구를 사용하여 표면 얼룩을 닦아냅니다. 고무 표면의 손상을 방지하려면 단단한 브러시나 날카로운 도구를 사용하여 긁지 마십시오.
고무 팽창형 코어 몰드에 공기 누출이나 밀봉 필름 박리 등의 문제가 있는 경우 손상되고 벗겨진 부분에 대해 전문적인 수리가 가능합니다. 수리가 완료된 후에는 수질검사를 실시하여 문제가 없는지 확인한 후 다시 사용할 수 있습니다.
1. 고무 팽창식 코어 몰드는 몇 번이나 재사용할 수 있나요?
정상적인 사용, 표준화된 보관 및 적시 유지 관리를 전제로 코어 금형은 수십 번 재사용할 수 있으며 구체적인 사용 횟수는 건설 작업 표준의 정도 및 엔지니어링 사용 환경에 따라 약간 다를 수 있습니다.
2. 특수 모양의 고무로 만든 팽창식 코어 몰드를 맞춤 제작할 수 있나요?
물론, 저희 회사는 다양한 모양의 고무 팽창형 코어 몰드의 맞춤형 생산을 지원합니다. 고객은 특정 치수, 모양 및 구성 요구 사항만 제공하면 되며 당사는 고객의 요구에 따라 설계하고 생산합니다.
3. 건설 중에 고무 팽창형 코어 몰드가 떠다니는 문제를 해결하는 방법은 무엇입니까?
콘크리트를 타설하기 전에 코어 몰드를 모든 방향으로 고정해야 합니다. 등자를 추가하고 압력 블록을 설정하여 부력을 상쇄할 수 있습니다. 코어 몰드의 직경이 클수록 등자 사이의 간격은 작아집니다. 콘크리트를 진동시킬 때 코어 몰드의 변위 및 부력 가능성을 줄이기 위해 양쪽에서 동기 작동을 수행해야 합니다.
4. 사용 온도 범위는 어떻게 되나요?
제품 내막 점착 테이프의 표준 사용 온도는 -10℃+80℃입니다. 실제 시공시 -15℃ ~ 80℃ 범위 내에서 안정적으로 사용이 가능하며, 저온이나 고온 환경에서도 재질의 큰 변화가 없습니다.
5. 인플레이션 중 과압은 어떤 영향을 미치나요?
팽창 중 과압은 섬유 골격과 고무 표면을 직접적으로 손상시켜 공기 누출을 유발하고 코어 몰드를 손상시켜 사용할 수 없게 만들 수 있습니다. 따라서 팽창 시 실시간 모니터링을 위해 압력계를 사용해야 하며, 기준 압력에 도달한 후 즉시 밸브를 닫아야 합니다.
6. 탈형 후 고무 팽창식 코어 몰드를 보관하는 방법은 무엇입니까?
탈형 후에는 적시에 물을 청소하고 테스트해야 합니다. 문제가 없는지 확인한 후, 접히거나 압착되는 것을 방지하고 서비스 수명을 연장하기 위해 날카로운 물체, 기름 얼룩, 화학적 부식제를 피하고 통풍이 잘되고 건조하며 서늘하고 어두운 곳에 보관해야 합니다.
